Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Productgegevens
Plaats van herkomst: China
Merknaam: Yuka
Betaling en verzendvoorwaarden
Min. bestelaantal: 50 stuks
Prijs: Onderhandelbaar
Verpakking Details: doospakket
Levertijd: 3-7 werkdagen
Betalingscondities: L/C,T/T

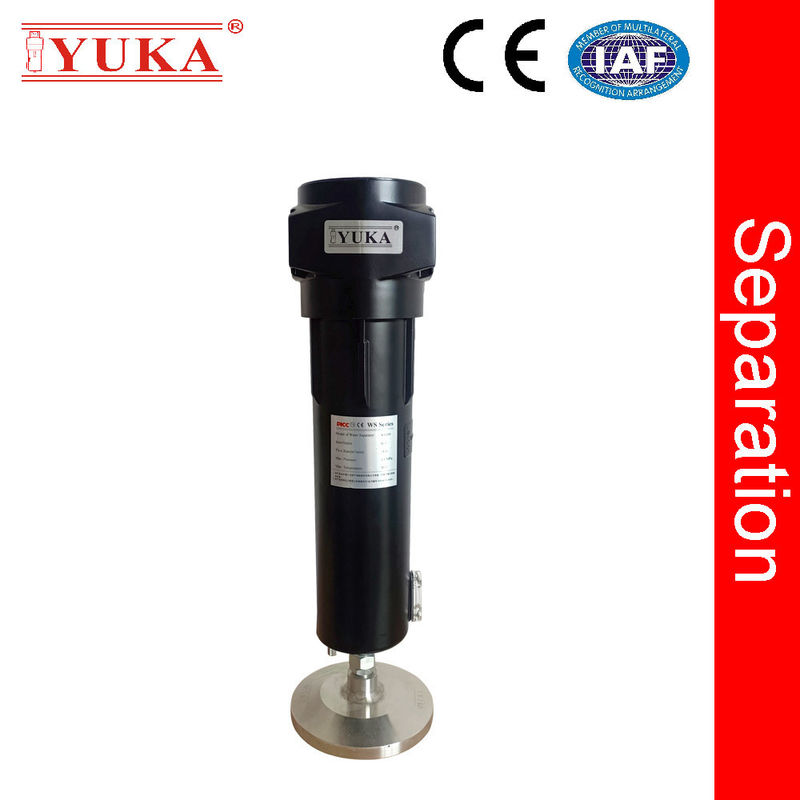

Model nr.: |
WS200 |
merk: |
Yuka |
Efficiëntie van de scheiding: |
99% |
Grootte van de verbinding: |
Rc2 |
Capaciteit: |
18 m3/min |
Maxi.: |
1.0mpa |
Vervaldatum: |
Voor alle soorten luchtcompressoren |
Anti-corrosiebehandeling: |
Interne & Externe |
Drukdaling: |
Kan genegeerd worden |
Plaats installeren: |
Na de luchtreservoir, voor de koelluchtdroger |
Huismateriaal: |
Aluminiumlegering |
Huisvesting Spanlife: |
15 jaar |
Model nr.: |
WS200 |
merk: |
Yuka |
Efficiëntie van de scheiding: |
99% |
Grootte van de verbinding: |
Rc2 |
Capaciteit: |
18 m3/min |
Maxi.: |
1.0mpa |
Vervaldatum: |
Voor alle soorten luchtcompressoren |
Anti-corrosiebehandeling: |
Interne & Externe |
Drukdaling: |
Kan genegeerd worden |
Plaats installeren: |
Na de luchtreservoir, voor de koelluchtdroger |
Huismateriaal: |
Aluminiumlegering |
Huisvesting Spanlife: |
15 jaar |
Werkingsbeginsel
De gecomprimeerde luchtgas-waterseparator bestaat uit een behuizing, een cyclone-separator en afvalwatercomponenten.Wanneer de perslucht met een grote hoeveelheid olie- en watervaste onzuiverheden de scheider binnendringtDe centrifugele werking veroorzaakt dat het vloeibare water uit de stoomstroom scheidt en door de wand stroomt.het stroomt in de scheiderDe onderkant van het apparaat wordt ontladen door deAutomatische afvoerklep.
Kenmerk en voordeel
199% Separatie-efficiëntie van perslucht
2Nul drukverlies, energie- en kostenbesparing
3Interne en externe corrosiebestrijding, verlenging van de levensduur en efficiëntie van de scheiding
4Met een sterke structuur, 15 jaar garantie, redelijke kosten
Technische specificatie
De onderstaande doorstroming is de behandelcapaciteit van perslucht onder nominale werkdruk van 7 barg (100psi g). Voor toepassing bij andere werkdrukten wordt verwezen naar de correctiefactoren.
| Model | Grootte van de buis | Stroomratde | Afmetingenn (mm) | ||||
| L/S | m3/min | Scfm | W ((breedte) | D (((DEpt) | H (hoogte) | ||
| WS 15 | RC1/2" | 40.0 | 2.4 | 84.5 | 89 | 79 | 228 |
| WS 25 | RC3/4" | 60.0 | 3.6 | 127.1 | 89 | 79 | 228 |
| WS 50 | RC1" | 75.0 | 4.5 | 158.9 | 89 | 79 | 263 |
| WS 75 | RC1" | 125.0 | 7.5 | 264.8 | 120 | 110 | 335 |
| WS 100 | RC1-1/2" | 166.7 | 10.0 | 353.1 | 120 | 110 | 335 |
| WS 200 | RC2 | 300.1 | 18.0 | 635.6 | 164 | 151 | 564 |
| WS 250 | RC2-1/2" | 416.8 | 25.0 | 882.8 | 164 | 151 | 664 |
| WS 700 | RC2-1/2" | 700.0 | 42.0 | 1483.1 | 200 | 189 | 712 |
| WS 800 | RC3 | 833.5 | 50.0 | 1765.6 | 200 | 189 | 712 |
| WS 800F | DN80/DN100 | 833.5 | 50.0 | 1765.6 | 280 | 189 | 734/744 |
| WS 1000F | DN100/DN125 | 1000.2 | 60.0 | 2118.7 | 280 | 189 | 780/795 |
| WS 1200F | DN100/DN125 | 1166.7 | 70.0 | 2464.0 | 280 | 189 | 1058/1073 |
| Technische eisen | Maximale werkdruk: 10 barg Werktemperatuur:1.5 tot en met 80°C | ||||||
| Druk | Barg | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Korrectiefactor | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Productenonderdelen
