Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Productgegevens
Plaats van herkomst: China
Merknaam: Yuka
Betaling en verzendvoorwaarden
Min. bestelaantal: 50 stuks
Prijs: Onderhandelbaar
Verpakking Details: doospakket
Levertijd: 3-7 werkdagen
Betalingscondities: L/C,T/T
Levering vermogen: 300.000 stuks/maand

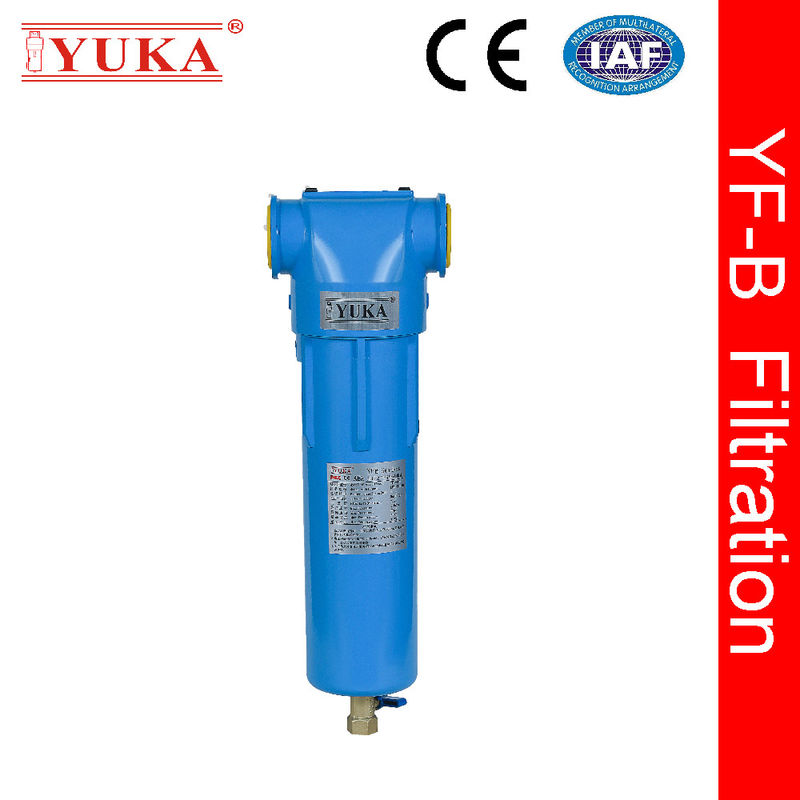

Model nr.: |
YF-B070 |
Merken: |
Yuka |
Stroompercentage: |
5.0m ³ /min |
Grootte van de verbinding: |
Rc1 |
Maxi.burst Drukdrager: |
90 Kg.F |
Filterhuis Spanlife: |
15 jaar |
Elementen dienen het leven: |
Tot 4000 uur onder gerangschikte werkomstandigheden |
Werktemperatuur: |
Van 1,5 °C tot 80 °C |
Maxi.: |
1.6MPa |
Filtratieprestaties: |
00,01 μm,00,001 mg/m3 |
Afmeting: |
138*111*357cm |
Deeltjes: |
Koperen handbalklep |
Model nr.: |
YF-B070 |
Merken: |
Yuka |
Stroompercentage: |
5.0m ³ /min |
Grootte van de verbinding: |
Rc1 |
Maxi.burst Drukdrager: |
90 Kg.F |
Filterhuis Spanlife: |
15 jaar |
Elementen dienen het leven: |
Tot 4000 uur onder gerangschikte werkomstandigheden |
Werktemperatuur: |
Van 1,5 °C tot 80 °C |
Maxi.: |
1.6MPa |
Filtratieprestaties: |
00,01 μm,00,001 mg/m3 |
Afmeting: |
138*111*357cm |
Deeltjes: |
Koperen handbalklep |
HInstalleerGecomprimeerd luchtfilter?
1Reinig de persluchtleidingen en -kleppen die zijn aangesloten op de luchtinlaat en -uitlaat van het filter vóór installatie.
2- De combinatie van hoofdpijpfiltratie en terminale filtratie moeten worden toegepast om de gaskwaliteit op het gebruikspunt te waarborgen.
3Bij de installatie moeten de luchtinlaat en -uitlaat van het filter gelijk worden gehouden en de afvoer van het rioolwater aan de onderkant.In de verticale richting moet een bepaalde ruimte worden gereserveerd om het onderhoud van het filter en de vervanging van de filterinstallatie te vergemakkelijken.Filterelement.
4Het filter van de schroefluchtcompressor moet op een geventileerde en koele plaats, zo dicht mogelijk bij het luchtpunt, worden geplaatst.om de invloed van de pijpleiding op de kwaliteit van de gefilterde perslucht te verminderen.
5. Installeer en gebruik binnen het gespecificeerde werkdruk- en werktemperatuurbereik,en installeer alle niveaus van filters in de juiste volgorde volgens de luchtinlaat- en uitlaatinstructies of de richting aangegeven door de pijlVermijd zoveel mogelijk omleiding tijdens de installatie.Omdat de olie in de lucht wordt omzeild naar de stroomafwaartse van het filter en dan plakt aan de binnenwand van de pijpleiding, is het moeilijk om effectieve middelen te vinden om het te verwijderen.
YFB-serieeen drukluchtfilterseparatorKenmerken en voordelen
1Integreerde giettechnologie, filterbehuizing met 90 kg.f druklagers, 15 jaar garantie op de filterbehuizing.
2Hoge filtratieprestaties. Met borosilicaat glasvezel materiaal, 96% poreuze vuil vasthoudendheid. 7 laag ontwerp voor filter element
3Anti-corrosiebehandeling van binnen en buiten, voorkomen van tweede verontreiniging, verlagen van de onderhoudskosten voor eigenaars
4Low Pressure Drop CONtrolled, wat energie en geld bespaart.
Technische specificatie
| Model | Pijpgrootte | Stroompercentages | Afmeting (mm) | |||||||
| L/S | m3/min | Scfm | W W(de derde) | D (DepDe Commissie | H (hoogte) | Een | B. | C (((c(voor huizen) | ||
| YFB010 | RC1/2" | 16.7 | 1.0 | 35.5 | 96 | 79 | 252 | 29 | 223 | 118 |
| YFB020 | RC3/4" | 25.0 | 1.5 | 53.0 | 96 | 79 | 252 | 29 | 223 | 118 |
| YFB030 | RC3/4" | 30.0 | 1.8 | 63.6 | 96 | 79 | 286 | 29 | 257 | 153 |
| YFB040 | RC1" | 33.3 | 2.0 | 71.0 | 96 | 79 | 286 | 29 | 257 | 153 |
| YFB060 | RC1" | 60.0 | 3.6 | 127.0 | 138 | 111 | 357 | 37 | 320 | 208 |
| YFB070 | RC1" | 83.3 | 5.0 | 177.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB080 | RC1-1/2" | 125.0 | 7.5 | 265.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB090 | RC2 | 166.7 | 10.0 | 353.1 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB100 | RC2-1/2" | 216.7 | 13.0 | 459.0 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB110 | RC2 | 283.3 | 17.0 | 600.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB120 | RC2-1/2" | 316.7 | 19.0 | 671.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB130 | RC3 | 416.7 | 25.0 | 883.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB140 | RC4 | 466.7 | 28.0 | 989.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB150 | RC3 | 683.3 | 41.0 | 1448.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| YFB160 | RC4 | 800.0 | 48.0 | 1695.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| Technische eisen | Maximale werkdruk: 16 barg Maximale werktemperatuur: 80°C Minimale werktemperatuur:1.5°C | |||||||||
| DrukDe tijd | Barg | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Feitmatige correctier | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
