Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

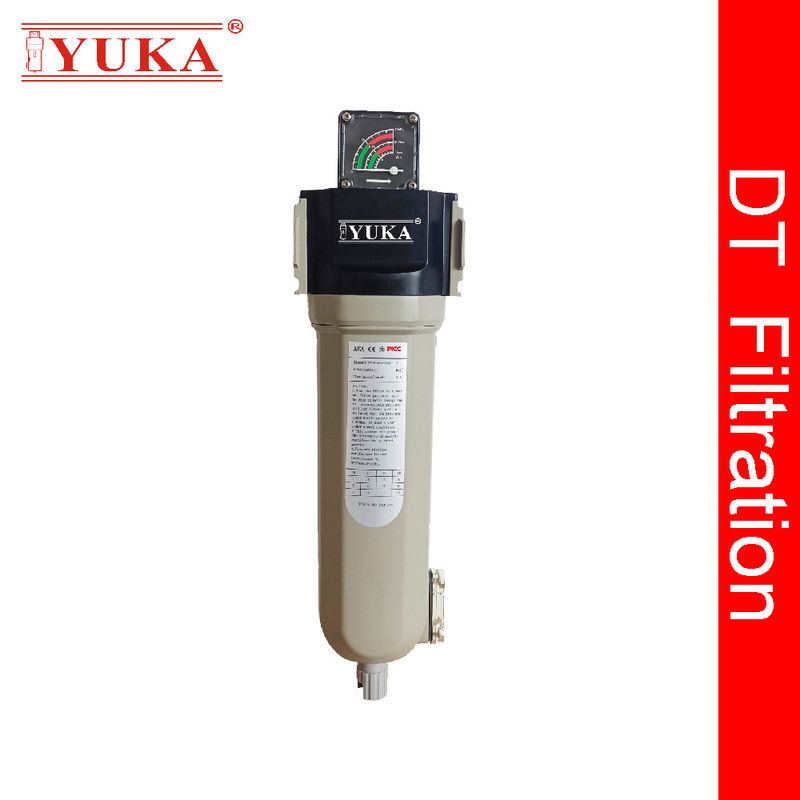

Productgegevens
Plaats van herkomst: China
Merknaam: Yuka
Betaling en verzendvoorwaarden
Min. bestelaantal: 50 stuks
Prijs: Onderhandelbaar
Verpakking Details: doospakket
Levertijd: 3-7 werkdagen
Betalingscondities: L/C,T/T
Levering vermogen: 300.000 stuks/maand
Model nr.: |
DT018 |
merk: |
Yuka |
Werkdruk: |
1.0mpa |
Elementenklasse: |
Pf/Ao/Aa/Ax/Acs/Ar/Aar |
Grootte van de verbinding: |
Rc1-1/2" |
Anti-corrosiebehandeling: |
Binnen en buiten |
Elementenontwerp: |
Geen aanraking |
De huisvesting van de luchtfilter: |
15 jaar levensduur |
Temperatuurbereik van het woken: |
1.5°C-80°C |
Element Hoofdmateriaal: |
glas van borosilicaatmicrofiber |
Filtratie nauwkeurigheid: |
00,01 micron, 0,001 mg/m3 |
Stroompercentage: |
6.0 m3/min |
Model nr.: |
DT018 |
merk: |
Yuka |
Werkdruk: |
1.0mpa |
Elementenklasse: |
Pf/Ao/Aa/Ax/Acs/Ar/Aar |
Grootte van de verbinding: |
Rc1-1/2" |
Anti-corrosiebehandeling: |
Binnen en buiten |
Elementenontwerp: |
Geen aanraking |
De huisvesting van de luchtfilter: |
15 jaar levensduur |
Temperatuurbereik van het woken: |
1.5°C-80°C |
Element Hoofdmateriaal: |
glas van borosilicaatmicrofiber |
Filtratie nauwkeurigheid: |
00,01 micron, 0,001 mg/m3 |
Stroompercentage: |
6.0 m3/min |
WWat moet ik doen?De drukdaling wordt groter?
1. Als deLuchtfilterelementis verstopt of de adsorptiecapaciteit te groot is, vervang deFilterelement.
2De inlaatverontreinigingsbelasting is groot en wordt vooraf behandeld.
3Als er zich water in de filterpatroon heeft opgehoopt, moet de oorzaak worden vastgesteld en het overgebleven opgehoopte water worden afgevoerd.
4Als de automatische afvoerwerper niet werkt, moet u de automatische afvoerwerper aanpassen en repareren of vervangen.
5De filterinstallatie is niet gelijk, installeer hem opnieuw.
Kenmerken en voordelen van het YUKA-luchtfilter
De behuizing is 100% lekgetest en heeft een levensduur van 15 jaar.
2Elementontwerp zonder aanraking, eenvoudig te onderhouden en te repareren.
3Voldoen aan de ISO8573.1-2010-standaard voor filtratieprestaties van klasse 1. Bescherm uw precieze apparatuur en optimaliseer uw productie-efficiëntie.
4Laag drukverlies, energie- en kostenbesparing.
5Aangepast voor alle toepassingen en voor alle typen luchtcompressoren.
Technische specificatie
| Model | PipE grootte | Stroompercentages | Afmeting (mm) | |||||||
| L/S | m3/min | Scfm | W (breedte) | D (Dept.h) | H (Heig)(t) | Een | B. | C (vergunning voor huisvesting) | ||
| DT009 | RC1/4" | 5.0 | 0.3 | 10.6 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT010 | RC3/8" | 10.0 | 0.6 | 21.2 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT011 | RC1/2" | 20.0 | 1.2 | 42.4 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT012 | RC3/4" | 25.1 | 1.5 | 53.0 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT013 | RC1/2" | 30.1 | 1.8 | 63.5 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT014 | RC3/4" | 33.4 | 2.0 | 70.6 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT015 | RC3/4" | 46.8 | 2.8 | 98.8 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT016 | RC1" | 60.1 | 3.6 | 127.1 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT017 | RC1" | 80.2 | 4.8 | 169.4 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT018 | RC1-1/2" | 100.2 | 6.0 | 211.8 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT019 | RC1-1/2" | 125.3 | 7.5 | 264.8 | 133.0 | 113.9 | 533.7 | 40.7 | 425.3 | 59.6 |
| DT020 | RC2 | 200.0 | 12.0 | 424.0 | 170.0 | 158.3 | 783.1 | 52.9 | 623.0 | 59.6 |
| DT021 | RC2 | 266.7 | 16.0 | 565.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| DT022 | RC2-1/2" | 316.7 | 19.0 | 671.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| Technische eisen | Maximale werkdruk: 10 barg Maximale werktemperatuur: 80°C Minimale werktemperatuur:1.5°C | |||||||||
| Druk | B.arg | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Correctie factor | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Vervangings- en reserveonderdelen
Installatie tips vanGecomprimeerd luchtfilter
1Reinig de persluchtleidingen en -kleppen die zijn aangesloten op de luchtinlaat en -uitlaat van het filter vóór installatie.
2- De combinatie van hoofdpijpfiltratie en terminale filtratie moeten worden toegepast om de gaskwaliteit op het gebruikspunt te waarborgen.
3Bij de installatie moeten de luchtinlaat en -uitlaat van het filter gelijk worden gehouden en de afvoer van het rioolwater aan de onderkant.Om het onderhoud van het filter en de vervanging van het filterelement te vergemakkelijken, moet in de verticale richting een bepaalde ruimte worden gereserveerd..
4Het filter van de schroefluchtcompressor moet op een geventileerde en koele plaats, zo dicht mogelijk bij het luchtpunt, worden geplaatst.om de invloed van de pijpleiding op de kwaliteit van de gefilterde perslucht te verminderen.
5. Installeer en gebruik binnen het gespecificeerde werkdruk- en werktemperatuurbereik,en installeer alle niveaus van filters in de juiste volgorde volgens de luchtinlaat- en uitlaatinstructies of de richting aangegeven door de pijlVermijd zoveel mogelijk omleiding tijdens de installatie.Omdat de olie in de lucht wordt omzeild naar de stroomafwaartse van het filter en dan plakt aan de binnenwand van de pijpleiding, is het moeilijk om effectieve middelen te vinden om het te verwijderen.
6.Het filterelement dient regelmatig te worden vervangen.Eén mag niet meer dan6000 uur.
7De ontladingstijd van de automatische afvoer is geschikt voor het afvoeren van het vloeibare water en het ontladingsinterval is afhankelijk van het watergehalte in de pijpleiding;
8.Andere stoffen van de soort gebruikt voor het vervaardigen van elektrische apparatenLuchtfilterskan worden uitgerust metnuldrukverlies drijvende bal afvoerkleppen of handkleppen volgens de eisen van de klant.
