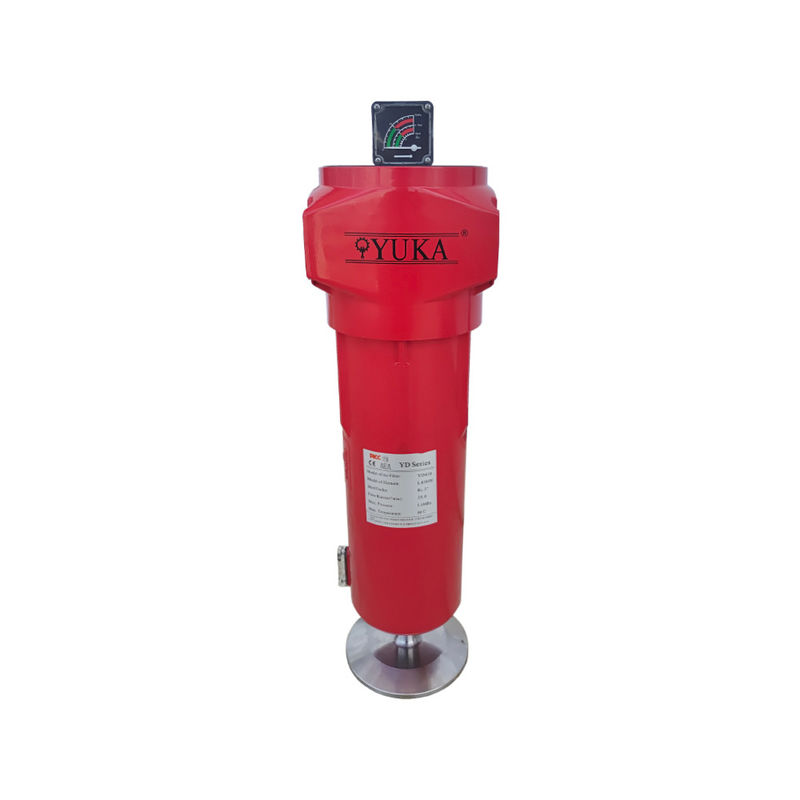

Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Productgegevens
Plaats van herkomst: China
Merknaam: Yuka
Betaling en verzendvoorwaarden
Min. bestelaantal: 50 stuks
Prijs: Onderhandelbaar
Verpakking Details: doospakket
Levertijd: 3-7 werkdagen
Betalingscondities: L/C,T/T
Levering vermogen: 300.000 stuks/maand
Model nr.: |
YD620 |
Oorsprong: |
China |
Elementen dienen het leven: |
6000 tot 8000 uur |
Platen: |
zonder Dakspaan |
Middelgroot materiaal: |
Glasvezel |
Type: |
Cartridgefilter |
Materiaal: |
Aluminiumlegering |
Huisvesting Lige: |
15 jaar |
Filtratieprestaties: |
Van 5 μm tot 0,01 μm |
Maxi, operatie druk.: |
1.0mpa |
Operatietemperatuur: |
1.5 tot en met 80 oC |
Weerstand tegen corrosie: |
Binnen en buiten |
Deeltjes: |
Dp-indicator, automatische afvoer, zichtglas |
Transportpakket: |
Bruine binnenkast en karton |
Filtratiegraad: |
Middelgrote Filter |
Verbinding: |
Rc3 |
Stroompercentage: |
37.2.0 m3/min |
Efficiëntie: |
F9 |
Ontwerp van de afleiding van de vin op de bovenkap van het element: |
Minder drukverlies |
OEM & ODM de Dienst: |
- Ja, dat klopt. |
Drukverlies: |
Ongeveer 0,25 bar |
Bloedklep: |
Beschikbaar |
Specificatie: |
Afmetingen:200x189x1012mm |
Model nr.: |
YD620 |
Oorsprong: |
China |
Elementen dienen het leven: |
6000 tot 8000 uur |
Platen: |
zonder Dakspaan |
Middelgroot materiaal: |
Glasvezel |
Type: |
Cartridgefilter |
Materiaal: |
Aluminiumlegering |
Huisvesting Lige: |
15 jaar |
Filtratieprestaties: |
Van 5 μm tot 0,01 μm |
Maxi, operatie druk.: |
1.0mpa |
Operatietemperatuur: |
1.5 tot en met 80 oC |
Weerstand tegen corrosie: |
Binnen en buiten |
Deeltjes: |
Dp-indicator, automatische afvoer, zichtglas |
Transportpakket: |
Bruine binnenkast en karton |
Filtratiegraad: |
Middelgrote Filter |
Verbinding: |
Rc3 |
Stroompercentage: |
37.2.0 m3/min |
Efficiëntie: |
F9 |
Ontwerp van de afleiding van de vin op de bovenkap van het element: |
Minder drukverlies |
OEM & ODM de Dienst: |
- Ja, dat klopt. |
Drukverlies: |
Ongeveer 0,25 bar |
Bloedklep: |
Beschikbaar |
Specificatie: |
Afmetingen:200x189x1012mm |
Het werkingsprincipe vanGecomprimeerd luchtfilter
zwaartekracht
In gecomprimeerde lucht olie druppels met een deeltjesdiameter van 20μm tot 50μHoe groter de luchtstroom snelheid, hoe lager het filterefficiënt;
Inertiële botsing
Deeltjes met een grote oppervlakte met een diameter van meer dan 1μHoe groter de luchtstroom snelheid, hoe hoger de botsing en hoe beter het effect.
Direct onderscheppen
De luchtstroom van deeltjes met een diameter van 1μm naar 0.3μm wordt onderschept en gescheiden door de vezelschaal op 1/2 van deFilterelementHoe kleiner het deeltje, hoe lager de onderscheppingsdoeltreffendheid.
Penetratie
Deeltjes met een diameter kleiner dan 0.3μDe onregelmatige Brownian-beweging die op dit moment wordt gegenereerd is inconsistent met het luchtstroompad.Hoe intenser de Brownian beweging en hoe groter de kans op het vangen.
Filtertype
①Gecomprimeerd fijnstofLuchtfiltersworden gebruikt om stof en deeltjes uit de lucht te verwijderen.
②Coalescerende filters worden hoofdzakelijk gebruikt om olie en/of vocht op te vangen die in de perslucht in zeer kleine druppels ophangt.
③Actieve koolstoffilters verwijderen (olie) geuren en dampen.
Laten we eens kijken naar de verschillende soortenluchtde filters en de vragen die u zullen helpen de juiste filter te kiezen.
| Beoordeel de vereisten van uw aanvraag. | 3Een specifieke micron van de filtratie prestaties die u vereist? | |||||||
| 2Welk soort filtratie is nodig? Coalecent filtermateriaal verwijdert vaste en vloeibare verontreinigingen uit gasstromen. Deeltjesfiltermedium verwijdert vaste stoffen uit gasstromen.Absorberende media verwijderen koolwaterstofdampen uit gasstromen. | ||||||||
| 4Wat zijn de werkomstandigheden van uw aanvraag?Voornamelijk in aanmerking komende criteria: stroom, werkdruk, temperatuur,drukverlies, materiaal van de constructie (roestvrij staal, aluminiumlegering,zacht staal, koolstofstaal) | ||||||||
| 5 Filterstroom van hoeveel SCFM? Drukdaling moet kleiner zijn dan ** bar? Om kosten te besparen en het milieu te beschermen. | ||||||||
Kenmerk en voordeel
②6000 tot 8000 uurlevensduur voor filterelement,filterprestatie tot 99,99%
3 Geïntegreerd gietfilter tot3 inch, de doorstroming tot37.2m3/min.
4 Alternatief voor Domnick Hunter Oil X Plus Series.
5 Dankzij de unieke structuur is de druk lager
Filterelementklasse
| Filtratiegraad | |
|
|
|
|
|
|
| PF | AO | AA | AX | ACS | AR | AAR | |
| Deeltjes verwijderen (ISO12500-3) | 5 μm | 1 μm | 00,01 μm | 00,01 μm | - | 1 μm | 00,01 μm |
| Concentratie van de aerosol in de olie bij de afvoer (ISO 12500-1) | 5 mg/m3 | 00,6 mg/m3 | < 0,01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 | - | - |
| Filtratieprestaties van deeltjes(ISO 12500-3) | - | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Filtratieprestaties van(ISO 12500-1) | 50% | Meer dan 80% | 99.9+% | 99.99+% | - | - | - |
| Levensduur | 6000 uur | 6000 uur | 6000 uur | 6000 uur | 2000-3000 uur | 4000-6000 uur | 4000-6000 uur |
| Voorafgaand aan | VóórGevriesde luchtdroger | na luchtdroger | na AO | na AA | vóór AX | na het drogen met droogmiddel | na AR |
| Model | Grootte van de buis | Stroompercentages | Afmetingenon (mm) | |||||||
| L/S | m3/min | Scfm | Breedte) | D (DepDe Commissie | H (Heig)(t) | Een | B. | Vergunning voor huisvesting | ||
| YD017 | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD025 | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD030 | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD035 | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD058 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD068 | RC1" | 60.0 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD080 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD145 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD260 | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD430 | RC3 | 467.6 | 28.0 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD620 | RC3 | 620.0 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Technische eisen | Maximale werkdruk: 10 barg Maximale werktemperatuur: 80°C Minimale werktemperatuur:1.5°C | |||||||||
| PreSSURe | Barg | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Korrectiefactor | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Compressed Air Filter-onderdelen in detail
